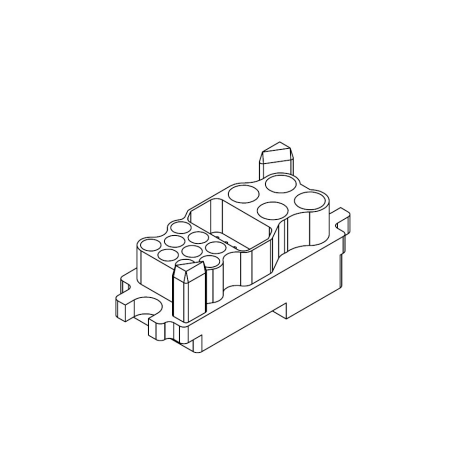

Power Drawer®75外壳销钉外壳面板浮动安装
Product Description
- Anderson Power Products®Power Drawer®系列连接器为我们的客户提供比以往更多的选择，可满足他们的电源连接器需求。这些具有成本效益的混合电源和信号抽屉式连接器使用相同的高质量标准制造，这些标准使APP多年来一直在电源连接器行业中处于领先地位。Drawer系列可用于各种抽屉式应用，例如整流器，大型计算机，电信和网络设备。如果需要电源和信号，则让Anderson Power Products®成为“您的最佳连接器”。
- 行业标准的触点允许与竞争产品交叉配接
- 多种触点端子选择为设计师可提供多种包装选择
- 初次和终次能力在信号电路匹配前将系统接地并为系统供电
- 整体式导向销可纠正盲插过程中的未对准
- 可选的浮动安装座可减少盲接期间连接器上的疲劳应力
SKU
075MPF
- Anderson Power Products®Power Drawer®系列连接器为我们的客户提供比以往更多的选择，可满足他们的电源连接器需求。这些具有成本效益的混合电源和信号抽屉式连接器使用相同的高质量标准制造，这些标准使APP多年来一直在电源连接器行业中处于领先地位。Drawer系列可用于各种抽屉式应用，例如整流器，大型计算机，电信和网络设备。如果需要电源和信号，则让Anderson Power Products®成为“您的最佳连接器”。
- 行业标准的触点允许与竞争产品交叉配接
- 多种触点端子选择为设计师可提供多种包装选择
- 初次和终次能力在信号电路匹配前将系统接地并为系统供电
- 整体式导向销可纠正盲插过程中的未对准
- 可选的浮动安装座可减少盲接期间连接器上的疲劳应力
客户评价
Specifications
| ELECTRICAL | #12 | #16 | #20 | #30 |
| Current Rating (Amperes) | 75 | 35 | 5 | 3 |
| Voltage Rating (AC/DC) | 600 | 600 | 600 | 600 |
| Voltage Drop mV | 6.00 | 3.30 | 0.70 | 0.81 |
| Dielectric Withstanding Voltage (AC) | 2,200 | |||
| Working Temperature Range | ||||
| (˚C) | -40˚ to 125˚ | |||
| (˚F) | -40˚ to 257˚ | |||
| MECHANICAL | #12 | #16 | #20 | #30 |
| Insertion Force Per Contact | ||||
| (lbf) | 2.00 | 1.80 | 0.43 | 0.43 |
| (N) | 8.92 | 8.04 | 1.96 | 1.96 |
| Extraction Force Per Contact | ||||
| (lbf) | 1.26 | 1.02 | 0.07 | 0.07 |
| (N) | 5.59 | 4.51 | 0.29 | 0.29 |
| Mating Cycles No Load | 250 | |||
| MATERIALS | ||||
| Insulator | PBT UL94 V-0 | |||
| Crimp Pin | Copper Alloy | |||
| Solder Cup Pin or Socket Body | Brass | |||
| PCB Pin or Socket Body | Brass | |||
| Female Contact | BeCu | |||
| CONTACT PLANTING | ||||
| #8 & #12 | Silver over Nickel | |||
| #20, #12AU & #30 | Gold over Nickel | |||
