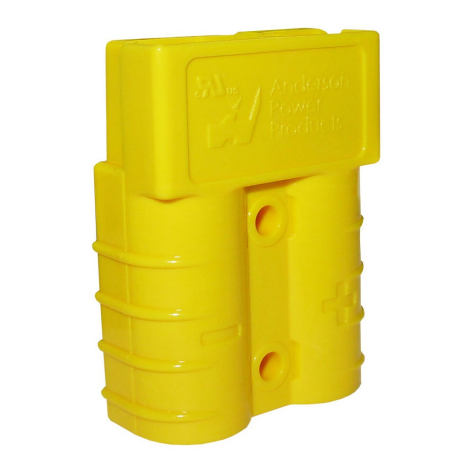

SB®50标准外壳，黄色

数量

Product Description

  • 在1953年由Anderson率先设计的基础上，两极SB®连接器树立了直流配电和电池连接的标准。SB®50连接器具有一个整体式塑料外壳，该外壳使用不锈钢弹簧将低电阻触点固定在适当的位。最小尺寸为＃16（1.5mm²）到＃6（13.3mm²）的线缆被固定在SB®系列外壳中。
  • 低电阻镀银或镀锡铜触点，允许UL额定电流高达120A
  • UL额定高达50A的热插拔性能，非常适合电池或需要中断电路能力的其他应用
  • 线缆，印刷电路板和母头线触点允许一个连接系统满足多种需求
SKU
992G5
最小的SB®外壳可与最大6 AWG [10mm²]的线缆触点以及印刷电路板和母线触点搭配使用。无性别设计实现其同类型产品之间互配 机械钥匙采用颜色编码。
100
添加您的评论 率先查看此产品
  • 在1953年由Anderson率先设计的基础上，两极SB®连接器树立了直流配电和电池连接的标准。SB®50连接器具有一个整体式塑料外壳，该外壳使用不锈钢弹簧将低电阻触点固定在适当的位。最小尺寸为＃16（1.5mm²）到＃6（13.3mm²）的线缆被固定在SB®系列外壳中。
  • 低电阻镀银或镀锡铜触点，允许UL额定电流高达120A
  • UL额定高达50A的热插拔性能，非常适合电池或需要中断电路能力的其他应用
  • 线缆，印刷电路板和母头线触点允许一个连接系统满足多种需求

客户评价

    您正在审查 SB®50标准外壳，黄色

    必填字段后有 *.

    您的评分
    价格
    价值
    质量

    Specifications

    ELECTRICAL
    Current Rating AmperesUL 1977CSA
      • SB®5012050
      • SB®120240130
      • SB®175280175

    MECHANICAL
    Environmental Protection
      • SB®50, SB®120 and SB®175IP64

    Wire Size RangeAWGmm²
      • SB®5016 to 61.3 to 13.3
      • SB®12010 to 15.3 to 42.4
      • SB®17512 to 1/03.3 to 53.5

    Operating TemperatureFC
      • SB® Connector Housing-4° to 221°20° to 105°
      • SB® Connector Housing (CR)*-40° to 221°-40° to 105°
      • SB® Environmental Boot-40° to 275°-40° to 135°

    Mating CyclesConnector in Boot
      • SB®501,500
      • SB®1201,500
      • SB®1751,500

    MATERIALS - SB®50, SB®120 and SB®175
    • SB® Connector HousingPC
      • SB® Connector Housing (CR) *PC/PBT
      • SB® Environmental BootTPE

    Flammability Rating
      • UL94V0

    UV and Ozone ResistantYes


    * Chemical Resistant Series
