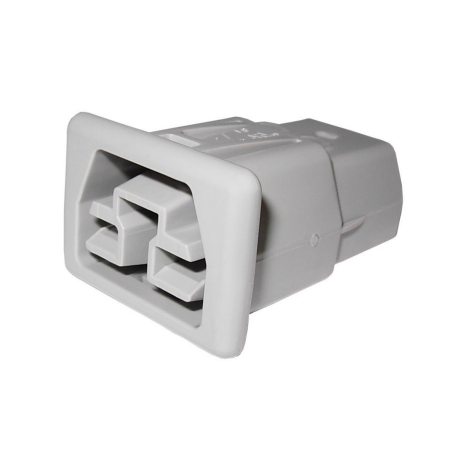

2002G3-GRY | Saf-D-Grid®400母端外壳

数量

Product Description

  • Saf-D-Grid®400齐平安装母端外壳，带有卡入式面板安装，面板厚度为1.0mm。
  • 齐平的嵌入式面板安装设计与压接线缆端子兼容。
  • 首次匹配，最后断开接地端子可在接通电源端子前确保接地路径的安全。
  • 这些连接器额定电流可满足电子（电容）和电（电阻）负载的电流中断要求。
  • 通过UL＆IEC手指探针（插头和母端）和3mm探针测试（母端）。将人身接触危险电压的风险降到最低。
  • 如果连接器在负载下插拔，则外壳会吸收电弧，从而最大程度地降低了人员承受的风险。
  • 自1953年推出SB®电连接器以来，安德森电源产品®（Anderson PowerProducts®®）在直流电源连接解决方案的开发方面一直领先于连接器行业。通过提供380-400VDC配电系统所需的功能，Saf-D-Grid®建立在SB®和Powerpole®连接器中使用的可靠接触技术的基础上。
  • APP®在2009年1月推出了Saf-D-Grid®连接器系统，作为服务器，电信和其他最高600 VDC的设备的安全设备电源连接器。
  • APP®Saf-D-Grid®插头和母端可将直流电子设备直接连接到由可再生能源或高效直流电源供电的直流微电网。该连接器满足危险，低电压应用（包括UL 950）的国际安全要求。和IEC60950。Saf-D-Grid®的尺寸与IEC 320C13和C14 AC连接系统兼容。这是唯一尺寸符合UL规格的连接器系统，可断开400 VDC，20安培的负载。
  • Saf-D-Grid®还可通过在IEC320 C13＆C14系统的同一空间内（限制电流为10A和250 VAC）提供高达40A和600V的DC或AC来实现更高的功率密度。通过增加现有连接器空间内的功率容量，需要更多功率的AC系统中的Grid®。
SKU
2002G3-GRY
Saf-D-Grid®400齐平安装母端外壳1.0mm（灰色）
100
添加您的评论 率先查看此产品
  • Saf-D-Grid®400齐平安装母端外壳，带有卡入式面板安装，面板厚度为1.0mm。
  • 齐平的嵌入式面板安装设计与压接线缆端子兼容。
  • 首次匹配，最后断开接地端子可在接通电源端子前确保接地路径的安全。
  • 这些连接器额定电流可满足电子（电容）和电（电阻）负载的电流中断要求。
  • 通过UL＆IEC手指探针（插头和母端）和3mm探针测试（母端）。将人身接触危险电压的风险降到最低。
  • 如果连接器在负载下插拔，则外壳会吸收电弧，从而最大程度地降低了人员承受的风险。
  • 自1953年推出SB®电连接器以来，安德森电源产品®（Anderson PowerProducts®®）在直流电源连接解决方案的开发方面一直领先于连接器行业。通过提供380-400VDC配电系统所需的功能，Saf-D-Grid®建立在SB®和Powerpole®连接器中使用的可靠接触技术的基础上。
  • APP®在2009年1月推出了Saf-D-Grid®连接器系统，作为服务器，电信和其他最高600 VDC的设备的安全设备电源连接器。
  • APP®Saf-D-Grid®插头和母端可将直流电子设备直接连接到由可再生能源或高效直流电源供电的直流微电网。该连接器满足危险，低电压应用（包括UL 950）的国际安全要求。和IEC60950。Saf-D-Grid®的尺寸与IEC 320C13和C14 AC连接系统兼容。这是唯一尺寸符合UL规格的连接器系统，可断开400 VDC，20安培的负载。
  • Saf-D-Grid®还可通过在IEC320 C13＆C14系统的同一空间内（限制电流为10A和250 VAC）提供高达40A和600V的DC或AC来实现更高的功率密度。通过增加现有连接器空间内的功率容量，需要更多功率的AC系统中的Grid®。

客户评价

    您正在审查 2002G3-GRY | Saf-D-Grid®400母端外壳

    必填字段后有 *.

    您的评分
    价格
    价值
    质量

    Specifications

    ELECTRICAL
    Voltage (AC/DC)
    • UL 1977 / CSA 22.2600
    • IEC400

    Current Rating (Amperes)40

    Wire Range (AWG)#12 to #18
                       (mm²)2.5 to 0.75

    Hot Plug Rated
       • 250 cycles400V @ 440A in-rush
       • 250 cycles (UL)400V @ 20A load

    Dielectric Withstanding Voltage3,300

    Operating Temperature (°C)-20° to 80°
                                         (°F)-4° to 176°

    Fault Current Withstand
    UL 46714 AWG, 300A, 4 Sec.

    MECHANICAL
    Contact Retention (lbf)20
                                (N)89

    Plug Latch Retention (lbf)20
                                     (N)89

    Panel Latch Retention (lbf)60
                                       (N)267

    Durability5,000 cycles - no load

    Receptacle Max Wire OD (in)0.22
                                           (mm)5.6

    Creep & Clearance per UL & IEC 60950
    Between live parts of different polarity,
    e arthing circuit and the mating surface.
       • Short and Flush Receptacle
          with Crimp Contacts8.0 mm

       • Ultra Short Receptacle, Short7.0 mm
          and Flush Receptacle with Solder
          or PCB Contacts

    Maximum PCB Thickness A (in)0.093
                                               (mm)2.4

    Mechanical Shock B
    IEC 60512-4-6C50g’s

    Vibration, High Frequency B
    IEC 60512-4-6d20g’s

    PROTECTION
    Touch Safety with Connector Housing
    IEC 60529IP20

    MATERIALS
    Housing
       • 2006G1 Series ReceptaclesHi Temp Nylon + 30% GF, UL94 V-0, Halogen Free
       • All other Receptacles & PlugsPolycarbonate UL94 V-0

    SpringsStainless Steel

    ContactsCopper, Silver Plate

    Cable / Strain ReliefThermoplastic UL94 V-2




    A - Applicable only to receptacles intended for termination to PCB
    B - Tested with straight plug and flush mount receptacle with #14 AWG wire and 2003G1
          contacts.
